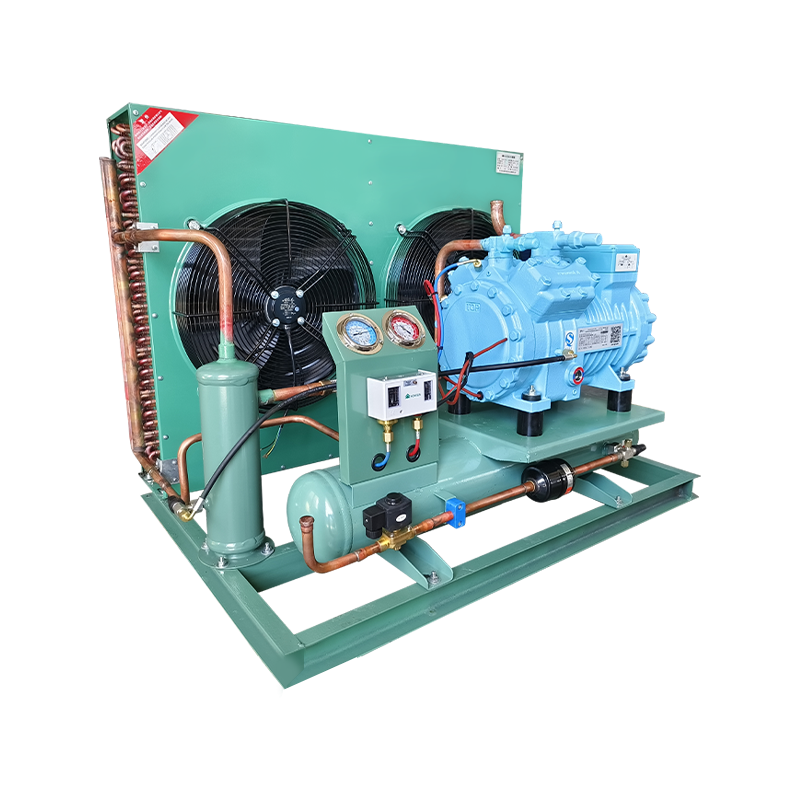

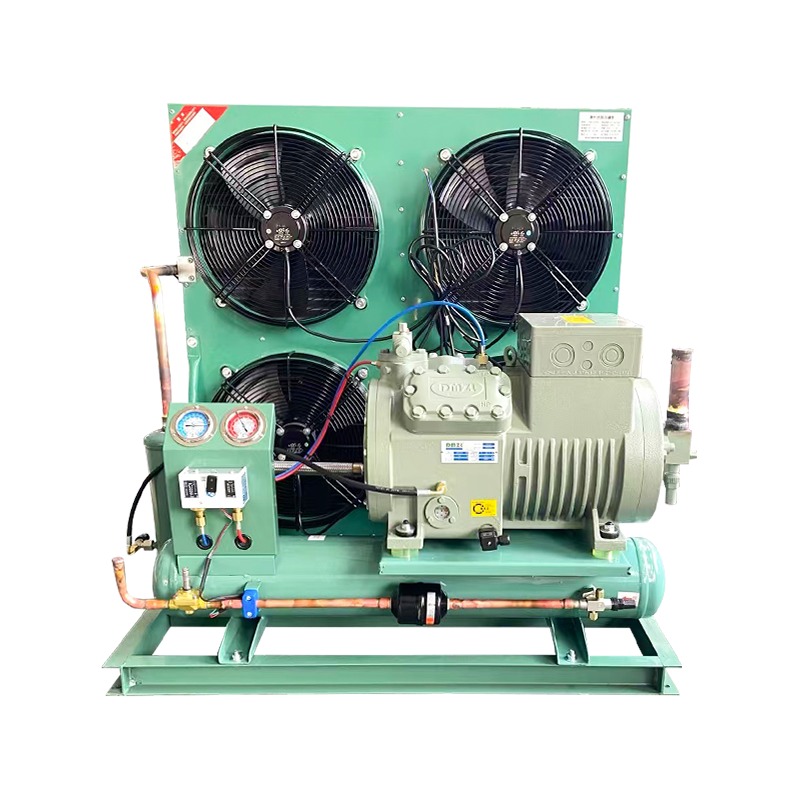

Unidad condensadora de enfriamiento de aire de temperatura media a alta

Noticias de la industria

• ¿Cómo se optimiza el diseño de un evaporador de alta eficiencia energética a baja temperatura (-18 ~ -35 ℃)?

  Por qué la disposición del evaporador afecta directamente la eficiencia energética a bajas temperaturas En sistemas de refrigeración que funcionan dentro del rango de -18°C a -35°C, el evaporador es el componente más directamente responsable del rendimiento de absorción de calor y del consumo de energía del sistema. A diferencia de las aplicaciones de temperatura media donde los márgenes operativos son más indulgentes, los sistemas de temperatura ultrabaja exigen una precisión excepcional en todos los aspectos del diseño y la ubicación del evaporador. Un diseño mal optimizado aumenta la caída de presión a través del serpentín, reduce la uniformidad de la distribución del refrigerante, acelera la acumulación de escarcha y obliga al compresor a trabajar más para mantener las temperaturas de referencia, todo lo cual se suma a importantes penalizaciones de energía durante la vida operativa del sistema. Por el contrario, una disposición del evaporador cuidadosamente diseñada puede reducir el consumo de energía entre un 15% y un 30% en comparación con una disposición predeterminada o mal considerada, al mismo tiempo que mejora la uniformidad de la temperatura dentro del espacio refrigerado y extiende los intervalos de descongelación. Este artículo proporciona orientación práctica a nivel de ingeniería sobre las decisiones clave de optimización del diseño que determinan si un sistema de evaporador de baja temperatura alcanza su máximo potencial de eficiencia. Comprender los desafíos de la dinámica térmica y de fluidos entre -18 °C y -35 °C Antes de optimizar el diseño, los ingenieros deben comprender los desafíos físicos específicos que distinguen el diseño de evaporadores de temperatura ultrabaja de las aplicaciones de refrigeración estándar. A temperaturas de funcionamiento entre -18 °C y -35 °C, varios fenómenos interactivos hacen que las decisiones de diseño sean mucho más importantes que en rangos de temperatura más altos. La densidad del vapor del refrigerante aumenta significativamente a bajas presiones de evaporación, lo que significa que la velocidad de la línea de succión y el manejo de la caída de presión se vuelven críticos. Los refrigerantes comunes como R-404A, R-507A, R-448A y R-449A exhiben una caída de presión sustancialmente mayor por unidad de longitud a temperaturas ultrabajas en comparación con el funcionamiento a temperatura media. Una caída de presión equivalente a solo 1 °C de pérdida de temperatura de saturación a través del serpentín del evaporador se traduce directamente en una reducción de la presión de succión del compresor que aumenta el consumo de energía en aproximadamente un 3 a un 4 %. Por lo tanto, gestionar la caída de presión del lado del refrigerante a través del diseño y la disposición del circuito del serpentín es una palanca de eficiencia primaria a estas temperaturas. La formación de escarcha es el segundo gran desafío específico del funcionamiento a baja temperatura. A medida que las temperaturas de la superficie del evaporador caen muy por debajo de 0°C, la humedad en la corriente de aire se deposita en forma de escarcha en las superficies de las aletas y los tubos. La escarcha actúa como una capa aislante que reduce progresivamente la eficiencia de la transferencia de calor: una capa de escarcha de tan solo 3 mm puede reducir el coeficiente de transferencia de calor del serpentín entre un 20 y un 30 %. Las decisiones de diseño que afectan la distribución del flujo de aire a lo largo de la cara del serpentín, los patrones de acumulación de escarcha y el drenaje del agua de deshielo durante los ciclos de descongelación tienen un impacto directo y mensurable en el rendimiento energético del sistema a largo plazo. Optimización del circuito del serpentín y de la distribución del refrigerante El circuito interno del serpentín del evaporador (cómo se divide, dirige y recombina el flujo de refrigerante dentro del serpentín) es la variable de diseño más importante para lograr una transferencia de calor uniforme y minimizar la caída de presión a bajas temperaturas. Un circuito deficiente produce una distribución desigual del refrigerante a lo largo de la cara del serpentín, lo que deja partes de la superficie de transferencia de calor funcionando en condiciones subóptimas mientras que otras secciones están sobrecargadas. Configuración de circuito paralelo para control de caída de presión Para los evaporadores de temperatura ultrabaja, se prefieren las configuraciones de circuitos múltiples en paralelo a las disposiciones largas de un solo circuito. Dividir el flujo total de refrigerante en múltiples rutas paralelas más cortas reduce las pérdidas de velocidad y fricción dentro de cada circuito mientras se mantiene un flujo de masa adecuado para la transferencia de calor de ebullición nuclear. Un serpentín de evaporador típico de -30 °C con un área frontal de 1,5 m² podría utilizar entre 6 y 10 circuitos paralelos, cada uno de los cuales cubría una porción vertical del serpentín. El número de circuitos debe calcularse en función del caudal másico del refrigerante, la caída de presión objetivo del circuito (normalmente entre 0,3 y 0,5 bar para aplicaciones de baja temperatura) y el flujo másico mínimo necesario para garantizar una mezcla adecuada de líquido y vapor, generalmente entre 150 y 300 kg/m²·s para refrigerantes de baja temperatura. Diseño del distribuidor y uniformidad de alimentación El dispositivo de expansión y el distribuidor de refrigerante deben entregar un flujo igual a cada circuito paralelo en todas las condiciones de funcionamiento, incluidas situaciones de carga parcial cuando la presión de evaporación fluctúa. Los distribuidores tipo Venturi con tubos de alimentación capilar adaptados individualmente son más confiables que los simples distribuidores en T para lograr una distribución equilibrada a bajas temperaturas. El cuerpo del distribuidor debe colocarse verticalmente con el flujo de refrigerante hacia arriba siempre que sea posible, evitando la separación de líquido y vapor por gravedad que causaría una alimentación desigual del circuito. A temperaturas de funcionamiento inferiores a -25 °C, las válvulas de expansión electrónicas ofrecen una modulación de capacidad y un control de distribución superiores en comparación con las válvulas de expansión termostáticas, cuyos bulbos sensores pueden volverse lentos a temperaturas extremas. Diseño del flujo de aire: posicionamiento, velocidad y distribución del ventilador La disposición del lado del aire de un evaporador de baja temperatura (cómo se dirige el aire a través de la cara del serpentín, la velocidad a la que pasa y cómo se distribuye dentro del espacio refrigerado) es tan importante para la eficiencia como el circuito del lado del refrigerante. La selección de ventiladores y las decisiones de posicionamiento tomadas en la etapa de diseño tienen consecuencias duraderas tanto para el consumo de energía como para la uniformidad de la temperatura. Velocidad óptima del aire a través de la cara de la bobina La velocidad de la cara (la velocidad promedio del aire medida perpendicular a la cara de la bobina) debe equilibrarse cuidadosamente a bajas temperaturas. Las velocidades de cara más altas aumentan el coeficiente de transferencia de calor por convección en el lado del aire, mejorando el rendimiento del serpentín, pero también aceleran el arrastre de humedad y la acumulación de escarcha, lo que aumenta la frecuencia de descongelamiento y la penalización de energía. Para los evaporadores que funcionan en el rango de -18 °C a -35 °C, las velocidades óptimas de la cara suelen estar entre 1,5 y 2,5 m/s. Por debajo de 1,5 m/s, la eficiencia de la transferencia de calor cae y la distribución del aire se vuelve desigual; Por encima de 2,5 m/s, la formación de puentes de escarcha entre las filas de aletas se acelera drásticamente, acortando los intervalos de funcionamiento entre desescarches. Los ventiladores de velocidad variable que modulan el flujo de aire según las condiciones de carga ofrecen el mejor compromiso, funcionando a velocidad reducida durante períodos de baja demanda para minimizar la formación de escarcha y el consumo de energía de descongelación. Colocación del ventilador para una utilización uniforme de la cara del serpentín Varios ventiladores más pequeños distribuidos uniformemente a lo largo de la cara del serpentín proporcionan una distribución de la velocidad del aire más uniforme que un solo ventilador grande en un extremo de la unidad. Los perfiles de velocidad desiguales dejan regiones de baja velocidad donde se acumula preferentemente escarcha y regiones de alta velocidad donde se produce un arrastre excesivo de humedad. Para evaporadores con una anchura superior a 800 mm, se recomienda un mínimo de dos ventiladores colocados simétricamente. El espaciamiento de los ventiladores debe diseñarse de manera que los conos de flujo de aire de los ventiladores adyacentes se superpongan en la cara del serpentín, eliminando las zonas muertas. Se prefieren los ventiladores centrífugos para bobinas de mayor profundidad (más de 6 filas de tubos), ya que mantienen mejor la presión estática frente a la mayor resistencia de las secciones de bobinas cargadas de heladas profundas. Selección de geometría de aleta y profundidad de bobina para funcionamiento a baja temperatura El paso de las aletas (el espacio entre las aletas individuales del serpentín) tiene un impacto desproporcionadamente grande en el rendimiento del evaporador de baja temperatura porque controla directamente la velocidad a la que la escarcha forma puentes entre las aletas adyacentes y bloquea el flujo de aire. Los evaporadores estándar de temperatura media suelen utilizar pasos de aletas de 4 a 6 mm; para funcionamiento entre -18 °C y -35 °C, normalmente se especifican pasos de aleta más anchos, de 7 a 12 mm, para extender el intervalo entre ciclos de descongelación y reducir la restricción del flujo de aire causada por la acumulación de escarcha. Los pasos de aleta más anchos reducen el área de superficie total de la aleta disponible para la transferencia de calor, lo que significa que el serpentín debe compensar mediante filas adicionales de tubos o un mayor área de la cara, una compensación que debe evaluarse mediante un modelado detallado del rendimiento del serpentín en lugar de una selección por regla general. La profundidad del serpentín, medida por el número de filas de tubos en la dirección del flujo de aire, afecta tanto la efectividad de la transferencia de calor como la caída de presión del lado del aire. Los serpentines más profundos extraen más calor por unidad de área frontal, pero imponen mayores pérdidas de presión estática que deben superarse con la potencia del ventilador. Para aplicaciones de temperatura ultrabaja, de 4 a 8 filas de tubos representan el rango óptimo práctico, y la selección específica depende del área frontal disponible, la capacidad de enfriamiento requerida y el consumo de energía objetivo del ventilador. Más allá de 8 filas, la ganancia incremental de transferencia de calor por fila adicional disminuye drásticamente mientras que los requisitos de potencia del ventilador continúan aumentando linealmente. Consideraciones de diseño e integración del sistema de descongelación El diseño del sistema de descongelación es inseparable de la optimización del diseño del evaporador a temperaturas ultrabajas porque el consumo de energía de descongelación puede representar del 15 al 25 % del uso total de energía del sistema en aplicaciones de -30 °C a -35 °C. Las decisiones de diseño que afectan los patrones de acumulación de escarcha determinan directamente la frecuencia, la duración y los requisitos de entrada de energía del descongelamiento. Descongelamiento por gas caliente versus descongelamiento eléctrico a bajas temperaturas El descongelamiento por gas caliente, que utiliza gas de descarga del compresor para calentar el serpentín del evaporador desde el interior, es consistentemente más eficiente energéticamente que el descongelamiento por resistencia eléctrica a temperaturas ultrabajas, y generalmente consume entre un 40% y un 60% menos de energía por ciclo de descongelamiento. La implicación del diseño es que el evaporador debe ubicarse dentro de una distancia práctica de la tubería del bastidor del compresor para limitar la caída de presión y la pérdida de calor en la línea de gas caliente. Cuando se especifica el descongelamiento por gas caliente, el circuito del serpentín debe incluir conexiones de drenaje y entrada de gas de descongelamiento dedicadas, y la orientación del serpentín debe facilitar el drenaje por gravedad del agua derretida hacia la bandeja de drenaje sin volver a congelarse en las superficies internas. Diseño de bandeja de drenaje y gestión del agua de deshielo A temperaturas ultrabajas, un diseño inadecuado de la bandeja de drenaje hace que el agua derretida se vuelva a congelar antes de salir de la unidad, bloqueando progresivamente el drenaje y reduciendo la efectividad del descongelamiento. Las bandejas de drenaje para evaporadores de -18 °C a -35 °C deben incorporar calefacción eléctrica en la superficie de la bandeja y el tubo de drenaje, con una pendiente suficiente (gradiente mínima de 1:50) para garantizar un drenaje completo antes de que el sistema vuelva al modo de enfriamiento. El diámetro de la tubería de drenaje debe ser de tamaño generoso (un mínimo de 25 mm de diámetro interno) para evitar el bloqueo por cristales de hielo transportados por la corriente de agua derretida. Colocar la unidad del evaporador de manera que la salida de la bandeja de drenaje se conecte a una línea de drenaje interna calentada en lugar de a una tubería externa expuesta a la temperatura ambiente evita que se vuelva a congelar el sistema de drenaje durante el descenso después del descongelamiento. Disposición de la sala y ubicación del evaporador para lograr uniformidad de temperatura La ubicación física de la unidad del evaporador dentro del espacio refrigerado determina la eficacia con la que el aire enfriado llega a todas las áreas de la habitación y la rapidez con la que se restablece el punto de ajuste de temperatura después de abrir las puertas o cargar el producto. Una mala ubicación crea puntos cálidos, aumenta la temperatura ambiente promedio y obliga a tiempos de funcionamiento más prolongados del compresor para compensar la distribución desigual del enfriamiento. Los principios clave de posicionamiento para cámaras frigoríficas y congeladores rápidos de baja temperatura incluyen: Unidades montadas en el techo frente a la puerta principal: Colocar el evaporador en la pared o el techo opuesto al punto de entrada principal dirige la descarga de aire frío hacia la puerta, creando un efecto de cortina de aire que reduce la infiltración de aire caliente durante las operaciones de carga y acorta el tiempo de recuperación de la temperatura. Distancia mínima de las paredes y del producto almacenado: El retorno de aire al evaporador no debe quedar obstruido por estantes o apilamiento de productos. Mantenga un espacio libre mínimo de 300 mm en la cara de entrada de aire de la unidad y asegúrese de que los planos de apilamiento de productos preserven las rutas de retorno de aire despejadas para evitar cortocircuitos de recirculación que reduzcan el rango de enfriamiento efectivo. Múltiples unidades para grandes superficies: Para congeladores rápidos o cámaras frigoríficas que superan los 100 m² de superficie, distribuir la capacidad de refrigeración en dos o más unidades de evaporador ubicadas en extremos opuestos del espacio proporciona una distribución de temperatura más uniforme que una sola unidad grande, lo que reduce el gradiente de temperatura entre las zonas de suministro y retorno de aire. Ruta de la línea de succión para minimizar la ganancia de calor: Las líneas de succión entre el evaporador y el compresor deben estar aisladas con un mínimo de espuma de celda cerrada de 25 mm en temperaturas ambiente superiores a 15 °C y encaminadas a través de espacios acondicionados en lugar de salas de máquinas no acondicionadas o rutas exteriores donde la ganancia de calor aumenta el sobrecalentamiento de succión y el consumo de energía del compresor. Aislamiento de vibraciones por proximidad del compresor: Cuando las unidades de evaporador se colocan cerca de bastidores de compresores en salas de plantas pequeñas, los soportes antivibración de goma tanto en el evaporador como en el compresor evitan la transmisión de ruido y vibraciones transmitidas por la estructura que pueden aflojar las juntas soldadas y las conexiones de refrigerante con el tiempo. Puntos de referencia de rendimiento para diseños optimizados de evaporadores de baja temperatura La siguiente tabla resume los parámetros clave de rendimiento que distinguen un diseño de evaporador de baja temperatura bien optimizado de una disposición estándar o predeterminada, proporcionando objetivos mensurables para la validación del diseño y las pruebas de aceptación de la puesta en servicio: Parámetro Diseño estándar Diseño optimizado Ganancia de eficiencia Caída de presión de la bobina 0,8–1,2 barras 0,3–0,5 barras Ahorro de energía del compresor del 8 al 12 % Frecuencia de descongelamiento 4-6 por día 2-3 por día Reducción de energía de descongelación del 40 al 50 % Uniformidad de temperatura Variación de ±4–6°C Variación de ±1–2°C Calidad del producto mejorada velocidad facial 3,0–4,0 m/s 1,5–2,5 m/s Tasa de escarcha reducida, menor potencia del ventilador paso de aleta 4-6mm 7-12 milímetros Intervalo de descongelación extendido COP del sistema general 0,8–1,0 1.1–1.4 15-30% de reducción total de energía Conclusión: un enfoque sistemático para la optimización del diseño La optimización del diseño de un evaporador de baja temperatura y alta eficiencia energética que funciona en el rango de -18 °C a -35 °C no es una única decisión de diseño, sino una secuencia de opciones de ingeniería interconectadas (circuito de bobina, geometría de aletas, gestión del flujo de aire, integración de descongelación y posicionamiento de la habitación), cada una de las cuales se basa en las demás para producir un sistema que logra consistentemente su eficiencia nominal a lo largo de su vida operativa. La naturaleza compuesta de estas optimizaciones significa que tomar cada decisión correcta produce beneficios que exceden la suma de las mejoras individuales: una caída de presión de succión del compresor reducida, un menor consumo de energía de descongelación, intervalos operativos extendidos y una distribución de temperatura más uniforme se refuerzan entre sí para ofrecer todo el potencial de eficiencia del diseño del evaporador. Los ingenieros y contratistas de refrigeración que abordan el diseño del evaporador de temperatura ultrabaja con esta mentalidad sistemática y basada en evidencia lograrán constantemente sistemas que superen las especificaciones predeterminadas por márgenes significativos y mensurables.

  May 20,2026

  Noticias de la industria

• ¿Qué factores debe considerar al elegir evaporadores de cámara frigorífica para su instalación de almacenamiento en frío?

  Seleccionar el evaporador adecuado para una cámara frigorífica es una de las decisiones más importantes en el diseño de un sistema de refrigeración. Hágalo bien y la instalación de almacenamiento en frío mantendrá temperaturas precisas, consumirá energía de manera eficiente, protegerá la calidad del producto y requerirá un mantenimiento no planificado mínimo. Si se hace mal, las consecuencias se acumulan rápidamente: capacidad de enfriamiento inadecuada, acumulación excesiva de escarcha, distribución desigual de la temperatura, deshidratación del producto y ciclos cortos del compresor que aceleran el desgaste en todo el circuito de refrigeración. El evaporador es el componente donde realmente se entrega la capacidad de refrigeración al producto almacenado, y cada aspecto de su especificación debe reflejar las demandas reales de la aplicación en lugar de los valores predeterminados genéricos del catálogo. Esta guía analiza los factores técnicos y prácticos clave que determinan qué evaporador de cámara fría es el adecuado para una aplicación específica de almacenamiento en frío, desde el régimen de temperatura y las dimensiones de la habitación hasta el método de descongelación, el patrón de flujo de aire y el material de construcción del serpentín. Defina el régimen de temperatura antes que todo lo demás La temperatura de funcionamiento de la cámara frigorífica es el parámetro más importante en la selección del evaporador y debe establecerse con precisión antes de tomar cualquier otra decisión sobre las especificaciones. Las aplicaciones de almacenamiento en frío abarcan un enorme rango de temperatura (desde más de 10°C para ciertas tiendas de frutas y verduras hasta -30°C o menos para el almacenamiento de pescado, helados y alimentos congelados a largo plazo) y los evaporadores diseñados para una parte de este rango funcionarán mal o fallarán por completo si se aplican en otra parte. La temperatura de evaporación (la temperatura a la que hierve el refrigerante dentro del serpentín) generalmente se establece entre 8 °C y 12 °C por debajo de la temperatura del aire ambiente requerida para aplicaciones refrigeradas estándar, y entre 10 °C y 15 °C por debajo para aplicaciones de congelador. Esta diferencia de temperatura, conocida como Diferencia de Temperatura de Diseño (DTD) o Delta T, tiene un efecto profundo tanto en la capacidad del evaporador como en la velocidad a la que se acumula escarcha en la superficie del serpentín. Un DTD más pequeño produce una transferencia de calor más eficiente con menos formación de escarcha y menos deshidratación del producto, pero requiere una superficie de serpentín más grande para lograr la misma capacidad. Un DTD más grande permite un serpentín físicamente más pequeño pero acelera la acumulación de escarcha y aumenta la frecuencia de los ciclos de descongelación necesarios para mantener el rendimiento. Para productos frescos, lácteos y otros productos sensibles a la humedad almacenados por encima de 0 °C, generalmente se recomienda especificar un DTD de no más de 5 °C a 7 °C para minimizar la pérdida de humedad de la superficie del producto, una consideración que determina directamente el tamaño del serpentín del evaporador y la cantidad de unidades necesarias para cubrir la carga de enfriamiento de la habitación. Calcule la carga de enfriamiento con precisión Un evaporador sólo puede dimensionarse correctamente una vez que se ha calculado la carga de refrigeración total de la cámara frigorífica. Subestimar la carga conduce a un evaporador de tamaño insuficiente que funciona continuamente sin alcanzar la temperatura objetivo, mientras que sobreestimar da como resultado una unidad de gran tamaño que realiza ciclos cortos, produce un flujo de aire excesivo, seca los productos y aumenta el costo de capital innecesariamente. Un cálculo integral de la carga de enfriamiento tiene en cuenta todas las fuentes de calor que ingresan o se generan dentro de la cámara frigorífica. Los componentes principales de la carga de enfriamiento de una cámara frigorífica incluyen: Carga de transmisión: Calor conducido a través de paredes, piso, techo y paneles de puertas desde el ambiente externo más cálido, calculado a partir de los valores de aislamiento del panel (valores U), las áreas de superficie y el diferencial de temperatura entre el interior y el exterior. Carga de infiltración: El aire cálido y húmedo que ingresa a través de las aberturas de las puertas durante las operaciones de carga y descarga; a menudo es el componente individual más grande en las cámaras frigoríficas de alto tráfico y con frecuencia se subestima en los cálculos preliminares. Carga de producto: El calor que se debe eliminar del producto caliente que ingresa a la cámara fría, calculado a partir de la masa del producto, la capacidad calorífica específica y la diferencia de temperatura entre la temperatura de entrada y la temperatura de almacenamiento objetivo. Carga respiratoria: Calor generado por productos vivos como frutas, verduras y flores frescas a medida que continúan su actividad metabólica durante el almacenamiento, lo que es especialmente importante en los almacenes frigoríficos. Fuentes de calor internas: Iluminación, carga de montacargas eléctricos, personal que trabaje en la sala y posibles motores eléctricos de transportadores o equipos de embalaje. Una vez que se establece la carga de enfriamiento total en kilovatios, se debe seleccionar la capacidad del evaporador para que coincida, teniendo en cuenta el hecho de que las capacidades del evaporador publicadas se indican en valores de DTD específicos que pueden diferir del DTD de diseño de la aplicación. Los fabricantes proporcionan factores de corrección que permiten ajustar los valores de capacidad de sus tablas de prestaciones a las condiciones reales de funcionamiento de la instalación. Haga coincidir el método de descongelación con la temperatura de funcionamiento Todos los evaporadores que funcionan por debajo del punto de rocío del aire de la habitación acumularán escarcha en la superficie del serpentín con el tiempo, y esa escarcha debe eliminarse periódicamente para mantener la eficiencia de la transferencia de calor. El método utilizado para descongelar el serpentín es una elección de diseño fundamental que afecta el consumo de energía, la frecuencia del ciclo de descongelación, la complejidad mecánica y el riesgo de picos de temperatura en la cámara fría durante los períodos de descongelación. Descongelación por aire natural En habitaciones que funcionan por encima de aproximadamente 2 °C, el descongelamiento natural por aire (donde los ventiladores continúan funcionando durante un período de apagado del compresor y el aire caliente de la habitación derrite la ligera escarcha que se forma) es la opción más simple y de mayor eficiencia energética. No requiere elementos calefactores adicionales y no produce un aumento significativo de temperatura en la habitación. Sin embargo, sólo es eficaz cuando la temperatura ambiente está constantemente por encima de 0°C y las tasas de acumulación de escarcha son modestas. Descongelación Eléctrica Los calentadores de resistencia eléctrica integrados o montados alrededor del serpentín son el método de descongelación más utilizado para evaporadores de temperatura media y baja. El descongelamiento eléctrico es confiable, controlable y sencillo de instalar y mantener. Su principal desventaja es el consumo de energía: la energía eléctrica utilizada para derretir la escarcha debe ser posteriormente eliminada por el sistema de refrigeración, lo que aumenta el coste energético total de funcionamiento. Para los congeladores a temperaturas de -18 °C a -25 °C, los ciclos de descongelación eléctrica generalmente se ejecutan de dos a cuatro veces por día, y cada ciclo dura de 20 a 40 minutos dependiendo de la carga de escarcha y la potencia del calentador. Descongelación por gas caliente El descongelamiento por gas caliente utiliza gas de descarga del compresor, desviado directamente al serpentín del evaporador, para derretir la escarcha del interior de los tubos. Este enfoque es más eficiente energéticamente que el descongelamiento eléctrico porque el calor se recupera del ciclo de refrigeración en lugar de generarse mediante resistencia eléctrica. El descongelamiento por gas caliente descongela el serpentín de manera más uniforme, produce un ciclo de descongelamiento más corto y es particularmente ventajoso en grandes sistemas de múltiples evaporadores donde se pueden descongelar múltiples unidades en rotación sin interrumpir la refrigeración del almacén. Las tuberías, válvulas y controles adicionales necesarios hacen que el descongelamiento por gas caliente sea más complejo y costoso de instalar, lo que lo hace más rentable en sistemas más grandes donde los ahorros de energía operativa justifican la inversión de capital. Patrón y distribución del flujo de aire para el diseño de la habitación La forma en que un evaporador distribuye el aire enfriado por la cámara frigorífica es tan importante como su capacidad térmica. La mala distribución del aire crea una estratificación de la temperatura (zonas cálidas cerca del piso o en la parte trasera de la habitación, zonas frías directamente debajo del evaporador) que resulta en temperaturas desiguales del producto, daños localizados por heladas y lecturas inexactas del termostato. El evaporador debe seleccionarse y colocarse para lograr una cobertura de aire uniforme en todo el volumen de la habitación. Los evaporadores montados en el techo son la configuración más común en cámaras frigoríficas, cámaras frigoríficas y abatidores. Descargan aire enfriado horizontalmente a lo largo del techo y devuelven aire ambiente más cálido desde el nivel del piso a través de la entrada de la unidad, creando un patrón de circulación que cubre toda la longitud de la habitación cuando la unidad tiene el tamaño y la ubicación correctos. La distancia de proyección (qué distancia recorre el aire descargado antes de perder velocidad y caer) debe coincidir con la longitud de la habitación, y los fabricantes publican datos de distancia de proyección para cada modelo a velocidades de ventilador estándar. Para cámaras frigoríficas largas (normalmente aquellas que superan los 15 metros de longitud), es posible que un solo evaporador en un extremo no proporcione una distribución adecuada del aire hasta el otro extremo de la habitación. En estos casos, dos evaporadores más pequeños colocados en cada extremo, soplando uno hacia el otro, o una unidad central con boquillas de descarga dobles, proporcionan una cobertura más uniforme que una sola unidad grande. El costo de capital adicional de dos unidades generalmente se justifica por la mejora en la uniformidad de la temperatura y la reducción de las pérdidas de producto debido a la variación de temperatura. Control de velocidad del ventilador y flujo de aire Los motores de ventilador EC (conmutados electrónicamente) se especifican cada vez más en evaporadores de cuarto frio porque permiten modular la velocidad del ventilador en respuesta a la demanda de enfriamiento real, reduciendo el consumo de energía durante períodos de carga ligera. En los sistemas de refrigeración estándar de encendido/apagado, reducir la velocidad del ventilador durante el período de apagado del compresor (o cambiar a un modo de velocidad más baja durante la noche cuando las puertas se abren con poca frecuencia) puede reducir el consumo de energía del ventilador en un 50 % o más sin comprometer el control de la temperatura. Los ventiladores EC también funcionan de manera más silenciosa que los ventiladores de motor de CA estándar, una consideración importante para las cámaras frigoríficas adyacentes a las áreas de preparación de alimentos o de atención al cliente. Material de construcción de la bobina y resistencia a la corrosión El material con el que está construido el serpentín del evaporador debe adaptarse al producto almacenado y al régimen de limpieza de la cámara frigorífica. Los evaporadores de cámaras frigoríficas estándar utilizan aletas de aluminio unidas a tubos de cobre, una construcción que proporciona una excelente transferencia de calor a un costo moderado. Sin embargo, las aletas de aluminio son vulnerables al ataque corrosivo en entornos específicos, y la selección del material incorrecto del serpentín puede provocar degradación del serpentín, fugas de refrigerante y fallas prematuras del equipo a los pocos años de su instalación. La siguiente tabla resume las recomendaciones de materiales de bobinas para aplicaciones comunes de almacenamiento en frío: Solicitud Riesgo de corrosión Material de bobina recomendado Almacenamiento refrigerado general Bajo Aletas de aluminio/tubos de cobre. Almacenamiento de mariscos y pescados Alto (sal, amoníaco) Serpentín recubierto de epoxi o acero inoxidable. Cámaras frigoríficas para frutas y verduras Moderado (ácidos orgánicos) Aletas recubiertas de epoxi o de aleación de aluminio Procesamiento y almacenamiento de carne. Moderado-alto (químicos de limpieza) Carcasa de acero inoxidable o galvanizada en caliente Cámaras frigoríficas farmacéuticas Bajo–moderate Aletas de aluminio estándar con carcasa con recubrimiento en polvo Sistemas de refrigeración de amoníaco. Extremo (incompatible con el cobre) Bobina totalmente de aluminio o acero inoxidable. Guía de selección de materiales de serpentines para evaporadores de cámaras frigoríficas por aplicación y riesgo de corrosión Los recubrimientos epóxicos aplicados sobre serpentines de aletas de aluminio estándar proporcionan una barrera contra la corrosión rentable para entornos de riesgo moderado. En ambientes altamente agresivos, como tiendas de mariscos con altas concentraciones ambientales de amoníaco debido al producto en descomposición, la construcción de serpentín completamente de acero inoxidable es una solución más confiable a largo plazo a pesar de su mayor costo inicial: el costo de reemplazar un evaporador corroído dentro de los tres años posteriores a la instalación excede con creces la prima inicial para una especificación más duradera. Número de evaporadores y planificación de redundancia La decisión de instalar un evaporador grande o varias unidades más pequeñas no debe basarse únicamente en el costo. Los evaporadores múltiples brindan redundancia inherente: si una unidad requiere mantenimiento o sufre una falla en el motor del ventilador, las unidades restantes continúan brindando enfriamiento parcial, limitando el aumento de temperatura y protegiendo el producto almacenado hasta que se completen las reparaciones. Esta redundancia es particularmente valiosa en cámaras frigoríficas de alto valor donde las pérdidas de producto por una falla completa de enfriamiento superarían con creces el costo de capital adicional de un segundo evaporador. En cuartos fríos con un solo evaporador, una falla en el motor del ventilador, un drenaje bloqueado o una falla en el control de descongelación pueden comprometer la temperatura de toda la habitación en cuestión de horas. Especificar al menos dos evaporadores, cada uno de tamaño para proporcionar entre el 60% y el 70% de la carga de enfriamiento total, garantiza que la habitación pueda mantenerse en la temperatura objetivo o cerca de ella con una unidad fuera de servicio: una estrategia de redundancia sencilla que reduce significativamente el riesgo operativo en aplicaciones críticas de la cadena de frío, incluido el almacenamiento de productos farmacéuticos, productos frescos de alto valor e instalaciones de exportación de alimentos. Lista de verificación clave antes de finalizar la selección del evaporador Antes de comprometerse con un modelo y una cantidad de evaporador específicos, trabajar con la siguiente lista de verificación garantiza que se hayan abordado todos los parámetros críticos de selección: Temperatura ambiente y temperatura de evaporación confirmadas, con el DTD adaptado a los requisitos de humedad del producto. Carga de refrigeración total calculada de todas las fuentes de calor, incluida la infiltración, la extracción del producto, la transmisión y el equipo interno. Método de descongelación seleccionado en función de la temperatura de funcionamiento, la tasa de acumulación de escarcha y las prioridades de eficiencia energética. Patrón de flujo de aire verificado contra las dimensiones de la habitación, la disposición de las estanterías y las posiciones de las puertas para confirmar una cobertura total sin zonas muertas. Material de la bobina especificado para el tipo de producto almacenado y el régimen de productos químicos de limpieza utilizados en la instalación. Estrategia de despido confirmada, con el número de unidades y el tamaño de las unidades individuales revisados frente a las consecuencias de una falla de una sola unidad. Comprobada la compatibilidad del refrigerante. particularmente para sistemas de amoníaco donde los componentes de bobina de cobre están prohibidos. Tipo de motor de ventilador evaluado, con opciones de motor EC consideradas para habitaciones con perfiles de carga variables o requisitos estrictos de rendimiento energético. Tomarse el tiempo para abordar cada uno de estos factores sistemáticamente antes de finalizar las especificaciones del evaporador produce una instalación de almacenamiento en frío que funciona de manera confiable, consume energía de manera eficiente, protege la calidad del producto y requiere un mantenimiento sencillo durante toda su vida útil. Los atajos tomados en la etapa de especificación invariablemente resultan en problemas más complejos y costosos una vez que el sistema está en funcionamiento.

  May 09,2026

  Noticias de la industria

• ¿Cuáles son los tres principales estándares de diseño que rigen las unidades condensadoras enfriadas por agua?

  Unidades condensadoras enfriadas por agua son una piedra angular de la refrigeración comercial e industrial en instalaciones donde los equipos enfriados por aire no son prácticos, incluidos edificios de gran altura, salas de plantas densamente pobladas, centros de datos, instalaciones de procesamiento de alimentos y almacenamiento en frío de productos farmacéuticos. A diferencia de sus contrapartes enfriadas por aire, las unidades enfriadas por agua rechazan el calor a través de un circuito de agua conectado a una torre de enfriamiento, un enfriador seco o un suministro de agua municipal, lo que les permite operar a temperaturas de condensación más bajas, lograr una eficiencia energética superior y funcionar de manera confiable en ambientes interiores de alta temperatura donde no se dispone de un movimiento de aire adecuado para rechazar el calor. Sin embargo, la integración de circuitos de refrigerante presurizados con circuitos de agua presurizada, la variedad de entornos industriales en los que se implementan y las implicaciones de seguridad de una falla hacen que la estandarización del diseño sea esencial. Tres estándares de diseño principales rigen la ingeniería, fabricación, prueba e instalación de unidades condensadoras enfriadas por agua: estándares que cubren el diseño de recipientes a presión e intercambiadores de calor, estándares que abordan la seguridad del sistema de refrigeración y los requisitos de los componentes, y estándares que definen la medición de la eficiencia energética y los umbrales mínimos de rendimiento. Cada uno de estos marcos aborda un aspecto distinto del diseño del sistema, pero los tres deben cumplirse simultáneamente para que una unidad se considere apta para su implementación comercial. Estándares de diseño de recipientes a presión e intercambiadores de calor El condensador enfriado por agua, el componente que transfiere calor del circuito de refrigerante al circuito de agua, es un recipiente a presión. Contiene refrigerante por un lado a presión elevada y agua por el otro, y su integridad en condiciones de funcionamiento y prueba no es negociable. Los estándares de diseño que se aplican a este componente se extraen de la legislación sobre equipos a presión y de los códigos de ingeniería de intercambiadores de calor, y dictan espesores de pared, especificaciones de materiales, presiones de prueba y requisitos de calidad de soldadura fuerte. La Directiva de la UE sobre equipos a presión (PED 2014/68/UE) En los mercados europeos, la Directiva sobre equipos a presión (PED 2014/68/UE) es el principal marco legislativo que rige el diseño y la fabricación de recipientes a presión e intercambiadores de calor utilizados en unidades condensadoras enfriadas por agua. La directiva clasifica los equipos a presión en categorías según el grupo de fluidos, la presión máxima permitida (PS) y el volumen o diámetro de la tubería, y las categorías más altas atraen requisitos de evaluación de la conformidad más estrictos. Los condensadores de carcasa y tubos y los intercambiadores de calor de placas soldadas utilizados en unidades condensadoras comerciales enfriadas por agua generalmente se clasifican en la Categoría I a la Categoría III, según su tamaño y presiones de funcionamiento. Según la PED, los fabricantes deben aplicar el marcado CE a los equipos conformes y proporcionar una Declaración de conformidad. Los intercambiadores de calor de categorías superiores deben ser evaluados por un organismo notificado (una organización externa acreditada) que revisa los cálculos de diseño, los certificados de materiales y los registros de inspección de soldadura antes de otorgar la certificación. Para los intercambiadores de calor de placas soldadas ampliamente utilizados en unidades condensadoras compactas enfriadas por agua, la PED requiere que la presión de diseño tanto en el lado del refrigerante como en el del agua esté establecida y marcada en la unidad, y que el equipo haya sido sometido a una prueba de presión hidráulica de al menos 1,43 veces la presión máxima permitida antes de salir de fábrica. Código ASME para calderas y recipientes a presión (ASME BPVC): mercados de América del Norte En los mercados de América del Norte, el Código ASME para calderas y recipientes a presión (específicamente la Sección VIII, División 1 para recipientes a presión sin combustión) establece requisitos equivalentes para el diseño de intercambiadores de calor y condensadores. La Sección VIII de ASME regula la selección de materiales, los cálculos de diseño para carcasas, cabezales, boquillas y bridas, procesos de fabricación, requisitos de examen no destructivo y protocolos de prueba de presión. Los condensadores de carcasa y tubos fabricados según ASME Sección VIII llevan el sello U de ASME, que certifica que el recipiente ha sido diseñado, fabricado, inspeccionado y probado por un fabricante autorizado por ASME y verificado de forma independiente por un inspector autorizado. El sello U es frecuentemente especificado por ingenieros consultores y usuarios finales en proyectos norteamericanos como un requisito de adquisición no negociable, particularmente para grandes unidades condensadoras industriales enfriadas por agua utilizadas en el procesamiento de alimentos, la producción química y las instalaciones institucionales. Su ausencia en un componente del intercambiador de calor puede descalificar una unidad para su consideración independientemente de sus otros méritos técnicos, lo que subraya cómo los estándares de diseño se traducen directamente en requisitos comerciales. Impacto en la selección de condensadores de placa soldada frente a de carcasa y tubos La elección entre intercambiadores de calor de placas soldadas (BPHE) y condensadores de carcasa y tubos en el diseño de unidades condensadoras enfriadas por agua está determinada en parte por los estándares de los recipientes a presión. Los BPHE ofrecen un tamaño compacto, una alta eficiencia de transferencia de calor y una baja carga de refrigerante, pero su construcción totalmente soldada hace que la reparación en el campo sea imposible: un BPHE averiado debe reemplazarse por completo. Los condensadores de carcasa y tubos son más grandes y pesados, pero se les puede cambiar el tubo y repararlos en el campo, y su construcción se presta más naturalmente a la certificación ASME con sello U para aplicaciones de alta presión. Muchos fabricantes ofrecen ambos tipos de condensadores para atender diferentes mercados regulatorios y especificaciones de proyectos. Normas de seguridad del sistema de refrigeración Más allá del propio recipiente a presión, el circuito de refrigeración completo de una unidad condensadora enfriada por agua (incluido el compresor, las tuberías de refrigerante, los dispositivos de alivio de seguridad, los controles eléctricos y las disposiciones de contención de refrigerante) se rige por normas de seguridad del sistema de refrigeración. Estas normas abordan los peligros exclusivos de los equipos de refrigeración: toxicidad e inflamabilidad del refrigerante, altas presiones operativas, seguridad eléctrica en ambientes potencialmente húmedos y los riesgos asociados con fugas de refrigerante en espacios ocupados. EN 378: Sistemas de refrigeración y bombas de calor. Requisitos medioambientales y de seguridad. EN 378 es la norma europea que rige la seguridad de los sistemas de refrigeración y se hace referencia directa a ella en el diseño de unidades condensadoras enfriadas por agua en toda la UE y en muchos mercados internacionales que adoptan las normas europeas como referencia. La norma está estructurada en cuatro partes que cubren requisitos y definiciones básicos, diseño, construcción, pruebas, marcado y documentación, sitios de instalación y operación y mantenimiento. Para los fabricantes de unidades condensadoras enfriadas por agua, las Partes 1 y 2 son las más directamente aplicables durante la fase de diseño. EN 378 clasifica los refrigerantes por grupo de seguridad, combinando toxicidad (Clase A para menor toxicidad, Clase B para mayor toxicidad) con inflamabilidad (Grupo 1 para no inflamables, Grupo 2L para menor inflamabilidad, Grupos 2 y 3 para inflamables), y utiliza estas clasificaciones para establecer límites máximos de carga de refrigerante en espacios ocupados, volúmenes mínimos de habitación para contención de refrigerante y requisitos para detección de fugas y ventilación. Para las unidades enfriadas por agua utilizadas en salas de máquinas, EN 378 Parte 3 especifica las tasas de ventilación necesarias para evitar la acumulación peligrosa de refrigerante en caso de una fuga y exige sistemas de detección de fugas de refrigerante por encima de ciertos umbrales de carga. La siguiente tabla resume las clasificaciones de los grupos de seguridad EN 378 para los refrigerantes comúnmente utilizados en unidades condensadoras enfriadas por agua: refrigerante EN 378 Grupo de seguridad Inflamabilidad Se requiere detección de fugas R-134a A1 No inflamable Por encima del umbral de carga R-410A A1 No inflamable Por encima del umbral de carga R-32 A2L Ligeramente inflamable Obligatorio en espacios ocupados R-1234ze A2L Ligeramente inflamable Obligatorio en espacios ocupados R-744 (CO₂) A1 No inflamable Se requiere control de la concentración de CO₂ Clasificaciones de grupos de seguridad EN 378 para refrigerantes utilizados en unidades condensadoras enfriadas por agua Norma ASHRAE 15: Norma de seguridad para sistemas de refrigeración En América del Norte, la Norma ASHRAE 15 (Norma de seguridad para sistemas de refrigeración) realiza una función equivalente a la EN 378. Regula el diseño, la construcción, la instalación y el funcionamiento de sistemas de refrigeración y se hace referencia en los códigos de construcción de los Estados Unidos y Canadá, incluido el Código Mecánico Internacional (IMC) y el Código Internacional de Construcción (IBC). ASHRAE 15 clasifica los refrigerantes utilizando el mismo esquema de toxicidad A/B e inflamabilidad 1/2L/2/3 que ISO 817, y utiliza estas clasificaciones para establecer límites de cantidad de refrigerante basados ​​en la ocupación, requisitos de ventilación de la sala de máquinas y disposiciones de ruta de descarga de alivio de presión de emergencia. Para las unidades de condensación enfriadas por agua instaladas en salas de máquinas que dan servicio a edificios ocupados (hoteles, hospitales, torres de oficinas y centros de datos), el cumplimiento de ASHRAE 15 es un requisito previo para la aprobación del permiso de construcción y la cobertura del seguro. Estándares de eficiencia energética y métodos de calificación de desempeño El tercer dominio principal de estándares de diseño cubre la eficiencia energética: tanto la metodología para medir y declarar la eficiencia de las unidades condensadoras enfriadas por agua como, en un número cada vez mayor de jurisdicciones, los niveles mínimos de eficiencia que las unidades deben alcanzar para ser comercializadas legalmente. Los estándares de eficiencia energética para unidades condensadoras enfriadas por agua cumplen dos funciones: proporcionan una base estandarizada para comparar productos de diferentes fabricantes en condiciones equivalentes e impulsan una mejora progresiva en el rendimiento energético de los equipos en toda la industria. Estándar AHRI 365: Clasificación de rendimiento de equipos unitarios de aire acondicionado y bombas de calor comerciales e industriales En Norteamérica, el estándar AHRI 365 establece las condiciones de clasificación y los métodos de prueba utilizados para medir y declarar el rendimiento de las unidades condensadoras comerciales enfriadas por agua. El estándar define la temperatura del agua entrante, el caudal de agua, la temperatura de evaporación y el tipo de refrigerante en el que se realizan las mediciones de capacidad y eficiencia, asegurando que los datos de rendimiento publicados se generen en condiciones consistentes y reproducibles. Sin esa estandarización, los fabricantes podrían seleccionar condiciones de prueba favorables que inflan el rendimiento aparente, haciendo que la comparación de productos carezca de sentido. Los programas de certificación AHRI permiten a los fabricantes verificar de forma independiente sus calificaciones publicadas mediante pruebas de terceros en laboratorios acreditados. Los productos que cuentan con la certificación AHRI brindan a los ingenieros y compradores la seguridad de que la capacidad nominal y la eficiencia se lograrán en las condiciones especificadas, una importante salvaguardia de adquisiciones para grandes proyectos comerciales donde la selección de unidades se basa en simulaciones de energía modeladas por computadora. Reglamento de diseño ecológico de la UE y métricas de rendimiento estacional En la Unión Europea, el marco del Reglamento de Ecodiseño, implementado a través de una serie de regulaciones específicas para productos, establece estándares mínimos de rendimiento energético que las unidades de condensación enfriadas por agua deben cumplir para ser vendidas en los estados miembros de la UE. En lugar de calificar la eficiencia en un único punto de operación, las regulaciones de la UE exigen cada vez más que los fabricantes declaren valores de índice de rendimiento energético estacional (SEPR), una cifra de eficiencia promedio ponderada que tiene en cuenta las diferentes condiciones de carga y temperatura del agua que experimenta la unidad durante un año completo de operación. SEPR es un predictor más realista del consumo de energía anual que los valores COP de un solo punto e incentiva características de diseño como compresores de velocidad variable y control de presión de condensación flotante que mejoran la eficiencia de carga parcial. Las implicaciones clave del diseño de los estándares de eficiencia energética para unidades condensadoras enfriadas por agua incluyen: Accionamientos de compresores de velocidad variable: Requerido para lograr valores SEPR competitivos, ya que los compresores de velocidad fija no pueden modular la producción para satisfacer la demanda de carga parcial sin pérdidas cíclicas. Válvulas de expansión electrónicas: La optimización continua del sobrecalentamiento mejora el COP en todo el entorno operativo, lo que contribuye a mayores índices de eficiencia estacional. Compatibilidad con refrigerantes de bajo GWP: Las regulaciones de eficiencia energética están cada vez más vinculadas a los requisitos de cumplimiento de gases fluorados, y las unidades que utilizan refrigerantes de alto PCA enfrentan restricciones de ubicación independientemente de su rendimiento térmico. Dimensionamiento del intercambiador de calor: Las superficies más grandes del intercambiador de calor reducen las temperaturas de aproximación, lo que reduce la presión de condensación y la elevación del compresor, lo que mejora directamente los valores COP y SEPR. Margen de incrustaciones en el lado del agua: El rendimiento nominal debe tener en cuenta factores realistas de contaminación del lado del agua, ya que el rendimiento del condensador se degrada con el tiempo sin un tratamiento de agua adecuado: una interfaz estándar de diseño y mantenimiento que afecta tanto la eficiencia declarada como la real. Cómo interactúan los tres estándares en la práctica En la práctica, los tres dominios de estándares de diseño (estándares para recipientes a presión e intercambiadores de calor, estándares de seguridad para sistemas de refrigeración y estándares de eficiencia energética) no son independientes. Las decisiones tomadas para satisfacer un estándar afectan directamente el cumplimiento de los demás, y los ingenieros de diseño experimentados navegan por estas interacciones como parte integral del proceso de desarrollo de la unidad. Por ejemplo, seleccionar un refrigerante de bajo PCA como el R-1234ze para satisfacer los requisitos de gases fluorados y de diseño ecológico introduce la clasificación de inflamabilidad A2L según la norma EN 378, que a su vez requiere equipos de detección de fugas y disposiciones específicas de ventilación de la sala de máquinas según la norma de seguridad. Al mismo tiempo, el R-1234ze opera a presiones más bajas que el R-134a, lo que afecta los requisitos de clasificación de presión y los cálculos de espesor de pared para el intercambiador de calor según PED o ASME BPVC. Gestionar estas interdependencias no es un ejercicio burocrático: es la ingeniería de sistemas fundamental la que determina si la unidad terminada es segura, legal y comercialmente competitiva en sus mercados objetivo. Los fabricantes que diseñan unidades condensadoras enfriadas por agua teniendo en cuenta los tres dominios estándar desde el principio producen equipos que pueden certificarse, venderse, instalarse y operarse globalmente con una mínima reingeniería específica del mercado. Quienes tratan las normas como una ocurrencia tardía se enfrentan a costosos ciclos de rediseño, retrasos en la entrada al mercado y el riesgo para la reputación de equipos que no pasan el escrutinio regulatorio en el momento de la aprobación de la instalación. Para los ingenieros especificadores y los equipos de adquisiciones, verificar que un producto preseleccionado cuente con las certificaciones pertinentes (marcado CE según PED, sello U de ASME cuando sea necesario, documentación de cumplimiento EN 378 o ASHRAE 15 y certificación AHRI o conformidad con el diseño ecológico de la UE) es la forma más directa de confirmar que una unidad condensadora enfriada por agua ha sido diseñada según los estándares que exige su aplicación.

  May 09,2026

  Noticias de la industria

• ¿Cuáles son las características esenciales que se deben buscar en una unidad condensadora comercial?

  Unidades condensadoras comerciales son el corazón mecánico de los sistemas de refrigeración utilizados en supermercados, instalaciones de almacenamiento en frío, restaurantes, plantas de procesamiento de alimentos y almacenes farmacéuticos. A diferencia de los equipos de refrigeración residencial, las unidades de condensación comerciales están diseñadas para funcionar continuamente bajo cargas pesadas, en condiciones ambientales exigentes y, a menudo, en amplios rangos de temperatura, todo ello cumpliendo estrictos requisitos de eficiencia energética y seguridad alimentaria. Elegir o especificar la unidad incorrecta puede provocar fallas prematuras del compresor, problemas de control de temperatura, costos excesivos de energía y costosas pérdidas de producto. Por lo tanto, comprender las características esenciales de las unidades condensadoras comerciales no es simplemente un ejercicio técnico; es un requisito práctico para cualquier persona involucrada en el diseño, adquisición o mantenimiento de sistemas de refrigeración. Tipo y capacidad del compresor El compresor es el componente más crítico de cualquier unidad condensadora. Se encarga de comprimir el gas refrigerante, elevando su presión y temperatura para que el calor pueda ser rechazado en el condensador. Las unidades de condensación comerciales están disponibles con varias tecnologías de compresores, cada una de ellas adecuada para perfiles de aplicación y rangos de capacidad específicos. Compresores alternativos Los compresores alternativos (de pistón) se utilizan ampliamente en unidades condensadoras comerciales pequeñas y medianas. Son robustos, tolerantes a los golpes de líquido refrigerante y están disponibles en una amplia gama de capacidades, desde menos de 1 kW hasta alrededor de 20 kW. Su construcción relativamente simple hace que su mantenimiento sea rentable, aunque funcionan a velocidad fija y, por lo tanto, son menos eficientes energéticamente en condiciones de carga parcial que las alternativas de velocidad variable. Compresores Scroll Los compresores scroll se han convertido en la tecnología dominante en las unidades condensadoras comerciales de gama media. Operan con menos piezas móviles que los compresores alternativos, producen menores niveles de vibración y ruido y ofrecen una mayor eficiencia volumétrica, lo que significa que se mueve más refrigerante por unidad de energía eléctrica consumida. Los compresores scroll son particularmente adecuados para aplicaciones de aire acondicionado y refrigeración de temperatura media y están disponibles con capacidad de accionamiento de velocidad variable (inversor), lo que permite que el compresor module su salida en respuesta a la demanda de enfriamiento real. Compresores de tornillo Para grandes sistemas de refrigeración comercial e industrial de más de 25 kW aproximadamente, los compresores de tornillo proporcionan una alta eficiencia en condiciones de carga completa y parcial. Los compresores de tornillo semiherméticos se utilizan en sistemas de estanterías de supermercados, congeladores rápidos y grandes instalaciones de almacenamiento en frío donde se requiere un funcionamiento continuo y de alta capacidad. Ofrecen modulación de capacidad continua y están disponibles para su uso con refrigerantes de bajo PCA, incluidas mezclas de CO₂ y HFO. Diseño del condensador y capacidad de rechazo de calor. El condensador es donde el calor absorbido del espacio refrigerado se expulsa al ambiente. En las unidades de condensación comerciales, el serpentín del condensador casi siempre se enfría por aire para instalaciones al aire libre o en el techo, utilizando uno o más ventiladores para aspirar aire ambiente a través de la superficie del serpentín. El diseño del serpentín del condensador (su área de la cara, densidad de las aletas, diámetro del tubo y material de las aletas) determina directamente la eficacia con la que la unidad puede rechazar el calor a diversas temperaturas ambiente. Una característica crítica y frecuentemente subestimada es la capacidad nominal de rechazo de calor de la unidad en todo el rango esperado de temperaturas ambiente. Una unidad de condensación especificada para una temperatura ambiente de 32 °C funcionará de manera muy diferente en un día de verano cuando la temperatura ambiente alcance los 40 °C o más. Las unidades de condensación comerciales de calidad proporcionan datos de rendimiento en una variedad de condiciones ambientales, generalmente de 20 °C a 46 °C, lo que permite a los ingenieros verificar que se mantiene la capacidad adecuada en las peores condiciones sin una presión de condensación excesiva. Los serpentines de aluminio de microcanal se utilizan cada vez más en las unidades de condensación comerciales modernas debido a su tamaño compacto, menor carga de refrigerante y transferencia de calor superior por unidad de peso en comparación con los serpentines tradicionales de tubos de cobre y aletas de aluminio. Sin embargo, las bobinas de microcanal son más susceptibles a la corrosión en ambientes costeros o industriales, lo que hace que la selección del material y el recubrimiento de la bobina sea una característica importante a evaluar para instalaciones en atmósferas agresivas. Compatibilidad con refrigerantes y cumplimiento medioambiental Las unidades de condensación comerciales deben especificarse con refrigerantes que sean termodinámicamente apropiados para la aplicación y que cumplan con las regulaciones ambientales actuales y futuras. La eliminación gradual de los refrigerantes HFC con alto potencial de calentamiento global (PCA) en virtud del Reglamento de gases fluorados de la UE y la Enmienda de Kigali al Protocolo de Montreal ha acelerado la adopción de alternativas con menor PCA en todo el sector de la refrigeración comercial. A continuación se resumen los refrigerantes comunes utilizados en unidades de condensación comerciales y sus rangos de aplicación típicos. refrigerante GWP Aplicación típica Notas R-404A 3,922 Refrigeración comercial de baja/media temperatura Eliminación gradual según las regulaciones sobre gases fluorados R-448A / R-449A ~1,300 Modernización y nueva refrigeración de baja temperatura. Reemplazos directos para sistemas R-404A R-407F 1.825 Refrigeración a media temperatura Buena retención de capacidad a temperaturas medias. R-290 (Propano) 3 Pequeñas unidades comerciales, autónomas. Inflamable; se aplican límites de cargo R-744 (CO₂) 1 Sistemas transcríticos de supermercado. Altas presiones operativas; adopción creciente Refrigerantes comunes utilizados en unidades de condensación comerciales con GWP y guía de aplicación Al seleccionar una unidad de condensación comercial, es esencial confirmar que los componentes de la unidad (compresor, válvula de expansión, sellos y lubricante) estén clasificados y aprobados para el refrigerante previsto. El uso de un refrigerante para el cual la unidad no ha sido clasificada corre el riesgo de anular la garantía del compresor, dañar el lubricante y degradar el sello. Clasificaciones de eficiencia energética y rendimiento de carga parcial La eficiencia energética es una de las características comercialmente más importantes de una unidad de condensación comercial, dado que los sistemas de refrigeración suelen representar entre el 30% y el 50% del consumo total de electricidad de una instalación minorista de alimentos. La eficiencia de una unidad de condensación se expresa a través de su coeficiente de rendimiento (COP), la relación entre la capacidad de refrigeración entregada y la energía eléctrica consumida. Un COP más alto significa más enfriamiento por kilovatio-hora de electricidad, lo que se traduce directamente en menores costos operativos. Sin embargo, las cifras de COP nominales proporcionadas en un único punto operativo pueden ser engañosas. La mayoría de los sistemas de refrigeración comercial funcionan a carga parcial durante la mayor parte de sus horas de funcionamiento, ya que la demanda de refrigeración fluctúa con la temperatura ambiente, la frecuencia de apertura de las puertas y el rendimiento del producto. Las características que mejoran la eficiencia de carga parcial incluyen: Accionamientos de compresores de velocidad variable: Los compresores accionados por inversor reducen la velocidad y el consumo de energía cuando no se requiere plena capacidad, en lugar de encenderse y apagarse a plena potencia. Motores de ventilador EC en el condensador: Los motores de ventilador con conmutación electrónica (EC) consumen significativamente menos energía que los motores de CA estándar a velocidades reducidas y se pueden controlar para reducir la velocidad en condiciones ambientales más frías cuando no es necesario un flujo de aire completo. Control de presión de condensación flotante: Esta estrategia de control permite que la presión de condensación caiga en condiciones ambientales más frías en lugar de mantener un punto de ajuste fijo, lo que reduce la elevación del compresor y mejora la eficiencia durante climas templados. Válvulas de expansión electrónicas (EEV): Las EEV optimizan continuamente el flujo de refrigerante al evaporador en respuesta a mediciones de sobrecalentamiento en tiempo real, mejorando el COP en todo el rango de carga en comparación con las válvulas de expansión termostáticas fijas. Sistemas de control y capacidad de monitoreo Las unidades de condensación comerciales modernas están equipadas con controladores electrónicos integrados que gestionan el funcionamiento del compresor, la velocidad del ventilador, los ciclos de descongelación, las condiciones de alarma y los cortes de seguridad. La sofisticación de este sistema de control es una característica esencial que afecta tanto a la eficiencia operativa como a la facilidad de mantenimiento. Los controladores de nivel básico brindan control básico de temperatura de encendido/apagado con parámetros de seguridad fijos. Los controladores avanzados ofrecen puntos de ajuste programables, múltiples salidas de alarma, protocolos de comunicación Modbus o BACnet para la integración con sistemas de gestión de edificios (BMS) y registro de datos de parámetros operativos que incluyen presión de succión, presión de descarga, horas de funcionamiento del compresor y temperaturas del refrigerante. Estos datos son invaluables para el mantenimiento predictivo: identifican tendencias como el aumento de las temperaturas de descarga o la disminución de la presión de succión que indican el desarrollo de fallas antes de que resulten en fallas del sistema y pérdida de producto. Monitoreo remoto y conectividad El monitoreo conectado a la nube es una característica cada vez más estándar en las unidades de condensación comerciales suministradas a operadores de múltiples sitios. Las plataformas de monitoreo remoto permiten a los administradores de instalaciones y contratistas de refrigeración ver datos operativos en tiempo real, recibir alertas de fallas y revisar el desempeño histórico en toda una propiedad desde un único panel. Para las cadenas de supermercados, empresas de logística de alimentos y cadenas de frío farmacéuticas, esta capacidad reduce el costo de las visitas al sitio, permite un diagnóstico de fallas más rápido y respalda el cumplimiento de los requisitos de registro de temperatura de seguridad alimentaria. Niveles de ruido e idoneidad de la instalación La producción de ruido es una característica que a menudo se considera solo después de que surgen problemas de instalación, pero debe evaluarse durante la fase de especificación para cualquier unidad de condensación ubicada cerca de áreas residenciales, espacios para comer al aire libre o locales comerciales sensibles al ruido. Las unidades de condensación comerciales generan ruido a partir de tres fuentes principales: vibración mecánica del compresor, flujo de refrigerante y funcionamiento del ventilador del condensador. Las unidades de condensación de calidad incorporan varias características de reducción de ruido de serie, incluidos soportes de compresor con arandelas antivibración, compartimentos de compresor con revestimiento acústico y motores de ventilador EC de bajo ruido. Los niveles de ruido se expresan en dB(A) a una distancia específica (normalmente 1 metro o 10 metros) y deben compararse con los límites de ruido de la planificación local antes de solicitar la aprobación de la instalación. Para instalaciones especialmente sensibles al ruido, se pueden especificar como extras opcionales envolventes acústicas o mantas compresoras insonorizantes. Colocar la unidad lejos de paredes reflectantes y garantizar un espacio adecuado para el flujo de aire también reduce significativamente el nivel de ruido efectivo percibido en las propiedades vecinas. Calidad de construcción, protección contra la intemperie y facilidad de servicio Las unidades de condensación comerciales instaladas al aire libre deben resistir años de exposición a la lluvia, la radiación ultravioleta, las heladas y los escombros arrastrados por el viento mientras mantienen un funcionamiento confiable. Por lo tanto, la construcción del chasis y del gabinete, la calidad de los componentes y el acabado de la superficie de la unidad son características importantes que determinan la confiabilidad a largo plazo y el costo de mantenimiento. Las características clave de la construcción a evaluar incluyen: Gabinete de acero galvanizado o con recubrimiento en polvo: El acero dulce con recubrimiento en polvo y el acero galvanizado en caliente proporcionan una buena resistencia a la corrosión para entornos estándar; Hay disponibles opciones de acero inoxidable o con revestimiento de epoxi para sitios costeros o químicamente agresivos. Componentes eléctricos con clasificación IP: Las cajas de control, terminales y contactores deben tener una clasificación de protección de ingreso IP54 o superior para evitar la entrada de humedad y polvo en lugares expuestos al aire libre. Paneles de acceso al servicio: Las unidades bien diseñadas proporcionan paneles de servicio grandes con bisagras que permiten el acceso al compresor, el filtro secador, la mirilla y las válvulas de servicio sin la necesidad de quitar las protecciones del ventilador o desmontar los componentes estructurales, lo que reduce significativamente el tiempo de mano de obra durante el mantenimiento de rutina. Válvulas de aislamiento y puertos de servicio: Las válvulas de servicio de succión y descarga instaladas de fábrica, los puertos de prueba de alta y baja presión y una válvula de servicio de línea de líquido permiten un aislamiento y una carga seguros sin la necesidad de componentes adicionales instalados en campo. Dispositivos de seguridad y funciones de protección Las unidades de condensación comerciales incorporan una gama de dispositivos de seguridad que protegen el compresor, el circuito de refrigerante y el sistema eléctrico para que no funcionen fuera de los parámetros seguros. Estas características de protección no son extras opcionales: son salvaguardas esenciales que previenen fallas catastróficas y extienden la vida útil del equipo. Las características de seguridad estándar en las unidades de condensación comerciales de calidad incluyen interruptores de corte de alta y baja presión, calentadores del cárter para evitar la migración de refrigerante al aceite del compresor durante los ciclos de apagado, protección contra sobrecarga térmica del compresor y temporizadores anticiclos cortos que evitan los ciclos rápidos del compresor que causan sobrecalentamiento y desgaste mecánico. La protección contra falla de fase e inversión de fase es esencial en unidades trifásicas para evitar daños al compresor si la calidad del suministro eléctrico es deficiente o las conexiones se realizan incorrectamente durante la puesta en servicio. Juntas, estas características esenciales (tecnología de compresores, diseño del condensador, compatibilidad de refrigerantes, mecanismos de eficiencia energética, inteligencia de control, rendimiento acústico, calidad de construcción y protección de seguridad) definen lo que separa a una unidad de condensación comercial capaz de brindar años de servicio confiable y eficiente de una que se convertirá en una carga de mantenimiento recurrente. Evaluar cada característica sistemáticamente frente a las demandas específicas de la aplicación es el único camino confiable hacia una instalación correctamente especificada.
